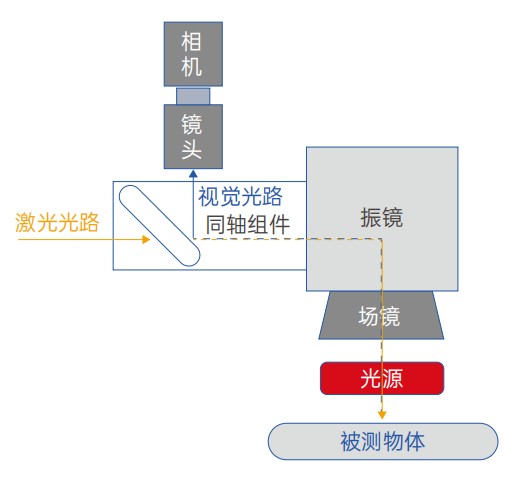

1、 同軸視覺

       同軸視覺定位激光打標機的CCD攝像機安裝在激光光路上，激光與CCD通過反射可見光的透鏡耦合，輸出到激光掃描頭，通過掃描頭XY軸透鏡的擺動反射實現攝影分析。同軸視覺定位系統對軟件算法和硬件（包括工業攝像機、鏡頭和激光掃描頭）的性能要求非常高，因此成本相對較高，在業內被稱為“真同軸”。

      特點：

l定位精度高，視野小；

l成本相對較高；

l通過振鏡移動位置，拍照效率高；

l配合鵬鼎振鏡控制軟件能自動實現大范圍高精度振鏡的畸變校正。

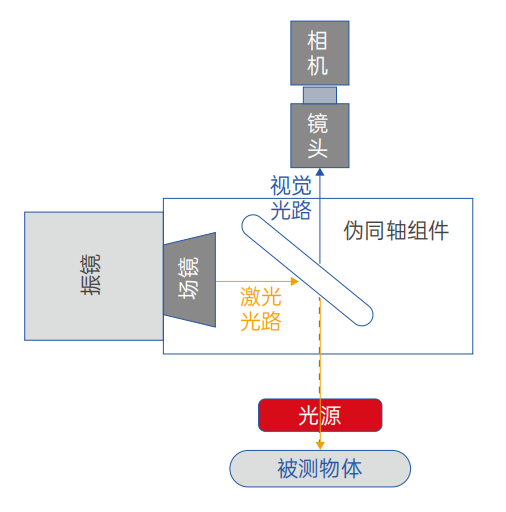

2、 偽同軸視覺

       偽同軸視覺定位激光打標機是掃描頭輸出激光后，激光與CCD通過反射激光和可見光反射透鏡耦合輸出的設備。攝像機拍照后，通過專業軟件算法將圖像信息轉換為坐標信息，并發送到激光掃描頭，從而實現視覺定位和標記的動作。偽同軸與真同軸相比，具有安裝方便、視野大、成本低等優點，在工業中得到了廣泛的應用，因此在實際應用中經常出現。

      特點：

l安裝方便，穩定性高；

l無需機械移動，拍照效率高；

l定位精度與視野有關。視野越小，精確度越高；

l視野大，適合大幅面拍照，與打標范圍一致。

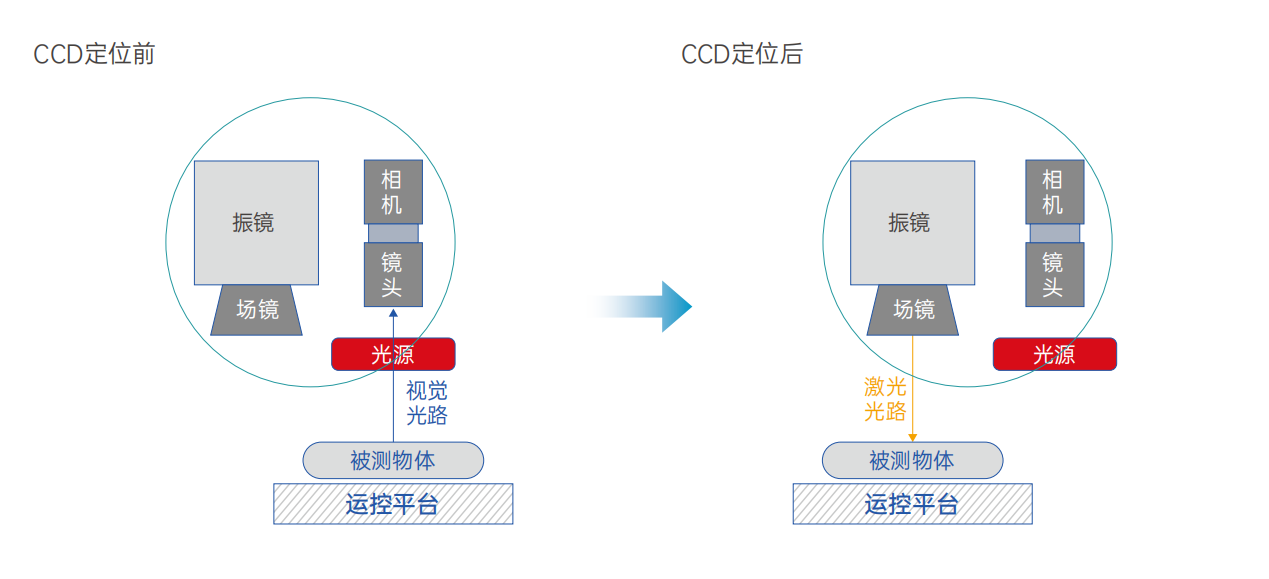

3、 旁軸視覺

        旁軸視覺定位激光打標機易于理解，即CCD攝像機安裝在激光掃描頭旁邊，通過視覺軟件計算激光中心與攝像機中心之間的偏移量，從而達到視覺定位的目的。

      特點：

l視野大，但精度較低；

l由于需要平臺的移動，效率低；

l鏡頭光源任意搭配；

l成像效果好。
